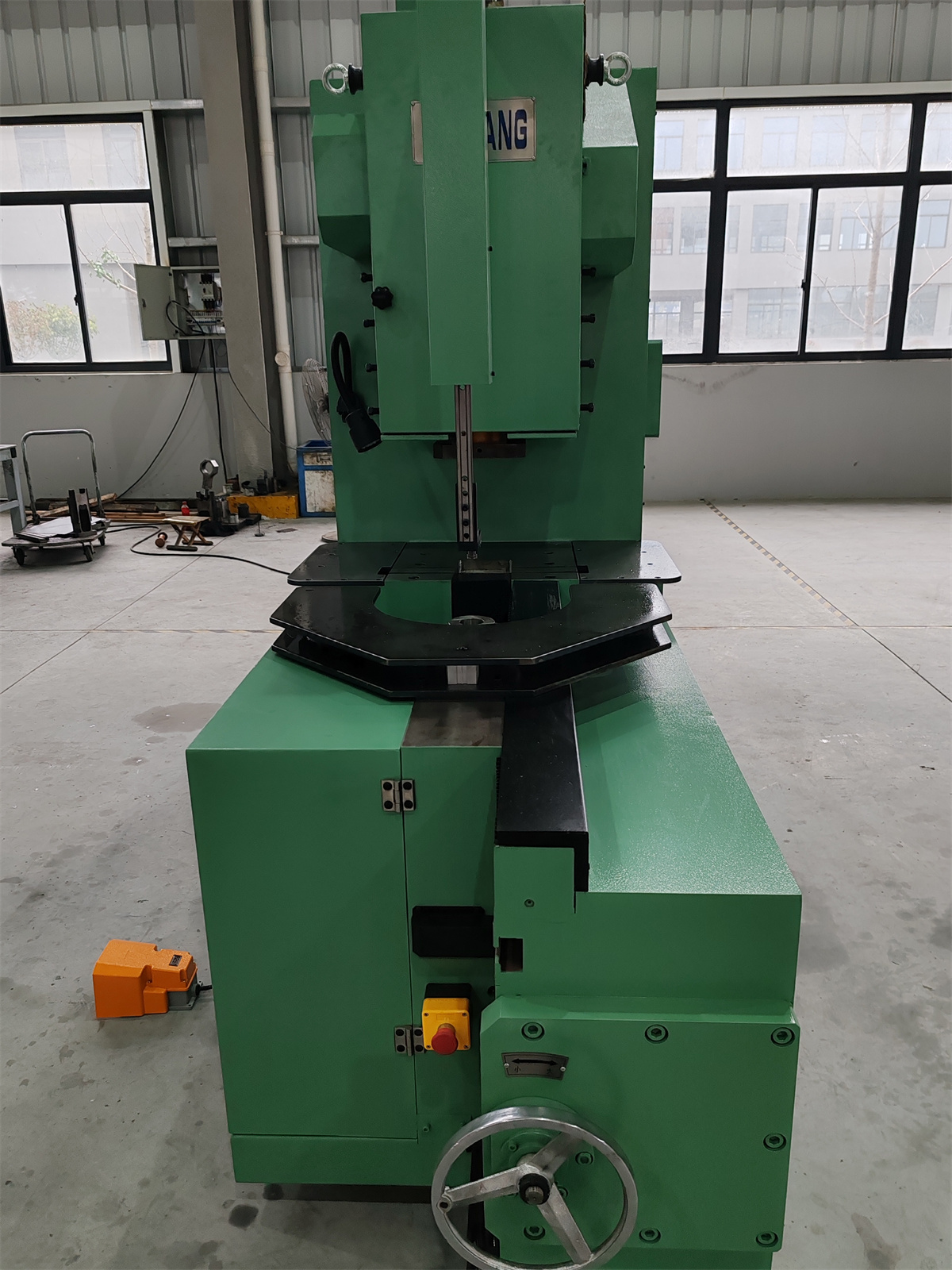

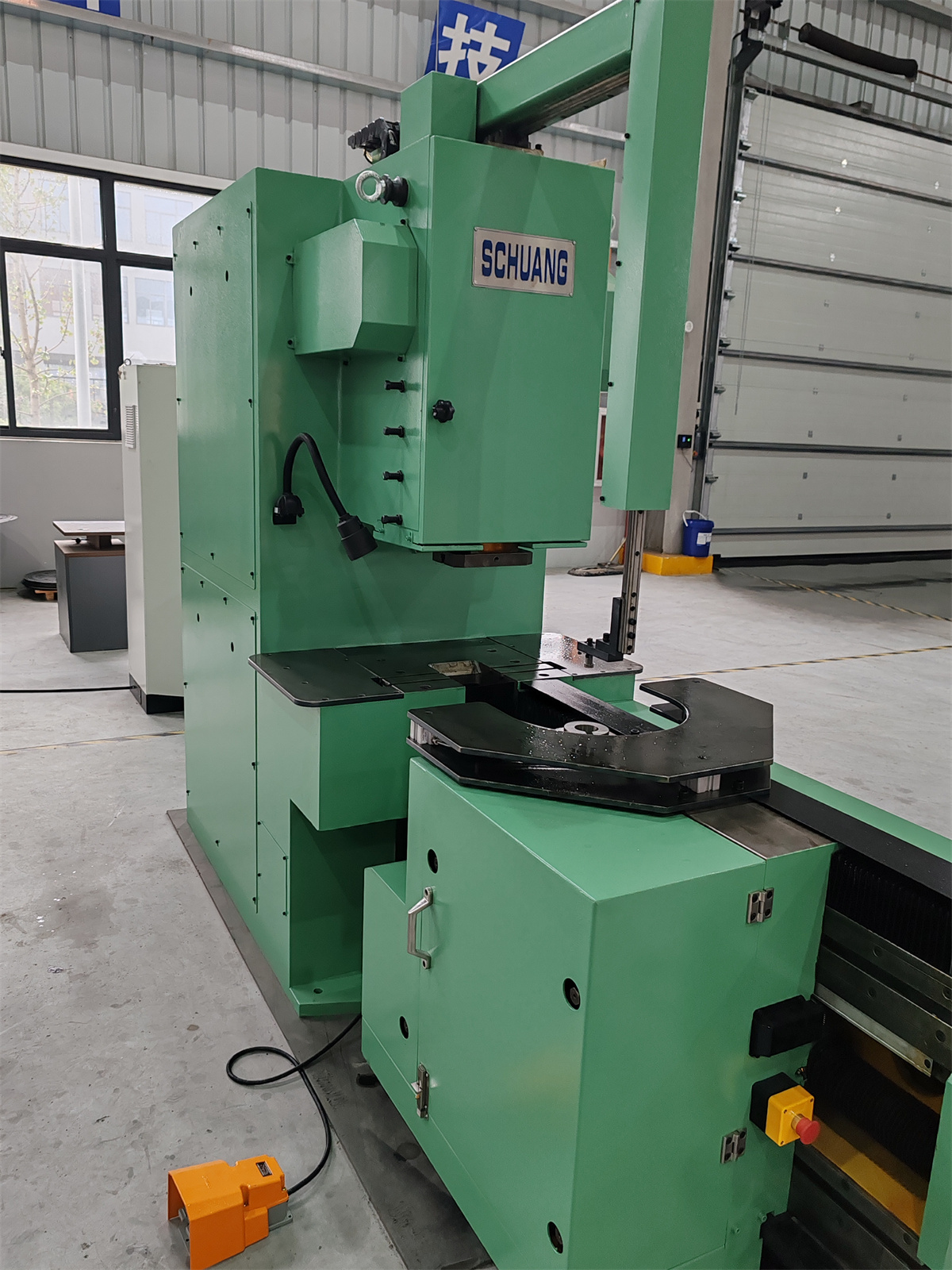

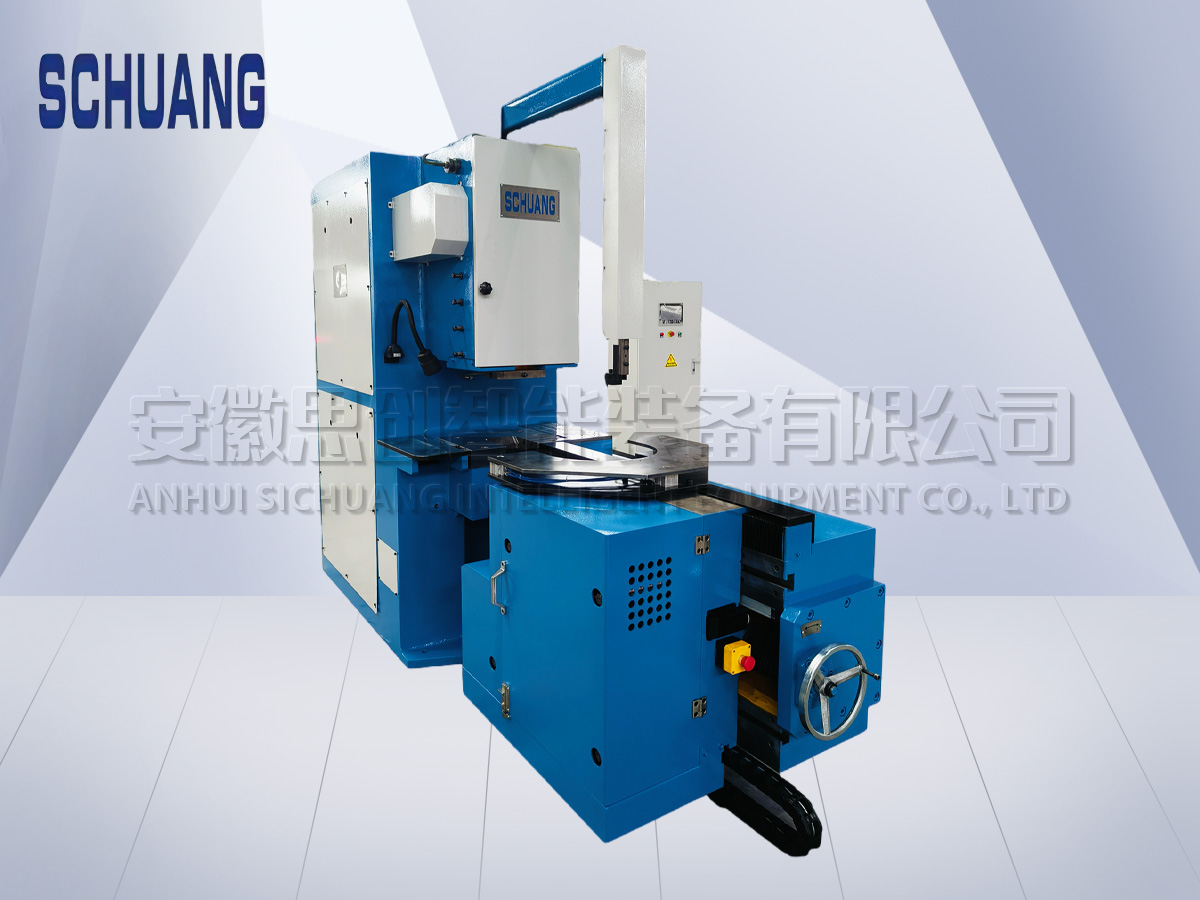

全伺服冲槽机是用于冲裁电机转子和定子硅钢片槽孔的专用设备。本机的滑块采用伺服电机驱动，本机的分度主轴旋转是采用伺服电机和高精度齿轮减速驱动。由于冲孔压机和分度系统为柔性联结，因此该机既可冲制等角度分布槽孔，亦可冲制不等角度分布槽孔。可冲制第一槽位置有特殊要求的电机铁芯片(如带有螺旋槽的电机铁芯)以及一模多冲的功能。本机冲裁的电机冲片直径在Φ1500mm以下的定子和Φ1300mm以下的转子硅钢片。
选配功能：
1.分度伺服进给功能（通常称为三伺服）：操作更方便。
2.滑块提升功能：采用平衡杠杆机构和平衡块装置，减少床身震动，保证冲裁精度。滑块行程20mm, 最高冲次达600次/min；滑块提升行程30mm, 滑块总行程50mm,便于自动化取放冲片。
3.切向斜槽功能：增加斜槽冲机构，可冲制冲片叠压成切向斜槽的铁芯。
4. 升降工作台功能：工作台高度可以手动调整，升降高度8mm。
5.冲扇形片功能：可冲制直径1.9m以内的扇形冲片槽。
6.废料后出料形式：便于废料输送带传输。
7.机身活台板：机身台面的漏料口大，便于超大瓜子片漏料。
主要规格和技术参数
序号 | 名 称 | 规 格 参 数 | 单位 |
1.1 | 公称力 | 250 | kN |
1.2 | 滑块行程 | 20 | mm |
1.3 | 滑块提升行程(选配) | 30 | mm |
1.3 | 滑块行程次数 | 180~600 | spm |
1.4 | 最大封闭高度 | 240 | mm |
1.5 | 封闭高度调节量 | 30 | mm |
1.6 | 滑块中心到床身距离(喉深) | 400 | mm |
1.7 | 分度轴中心到滑块中心距离 | 120~670 | mm |
1.8 | 冲槽数范围 | 1~999 | |
1.9 | 冲片直径范围 | Φ240 ~Φ1500 | mm |
1.10 | 冲裁厚度 | 2.0 | mm |
1.14 | 压缩空气工作压力 | 0.45 | MPa |
1.15 | 机身工作台面距地面高度 | 880 | mm |
1.16 | 整机外形尺寸(前后×左右×高) | 2913×932×2249 | mm |
1.17 | 整机重量 | ≈5500 | kg |
25吨的主要特点：

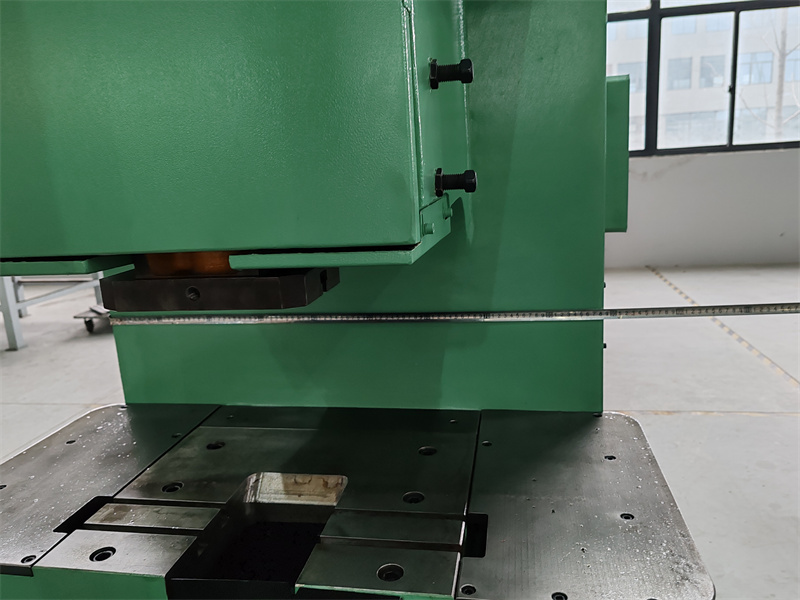

1. 1.喉深宽度900毫米，喉深宽度大，床身刚性好，震动小，对提高冲片精度有利。

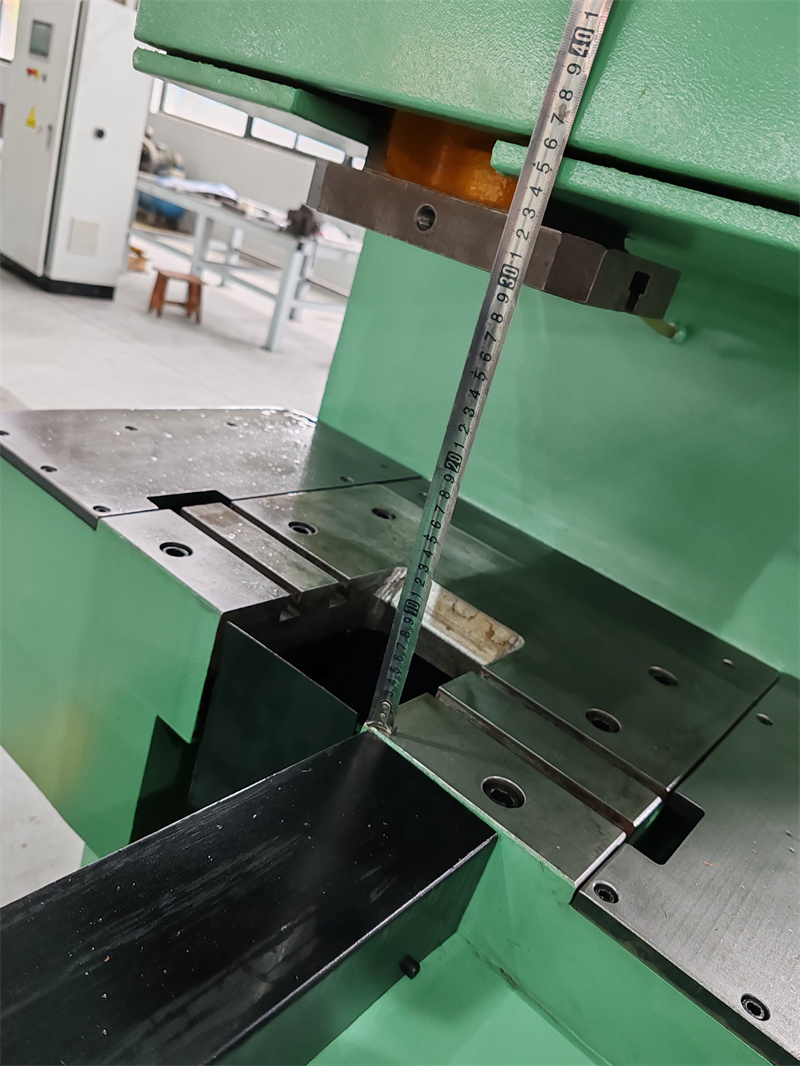

2.封闭高度240毫米，封闭高度大，应国内大型模具厂的要求，适应一模多冲的模具安装。

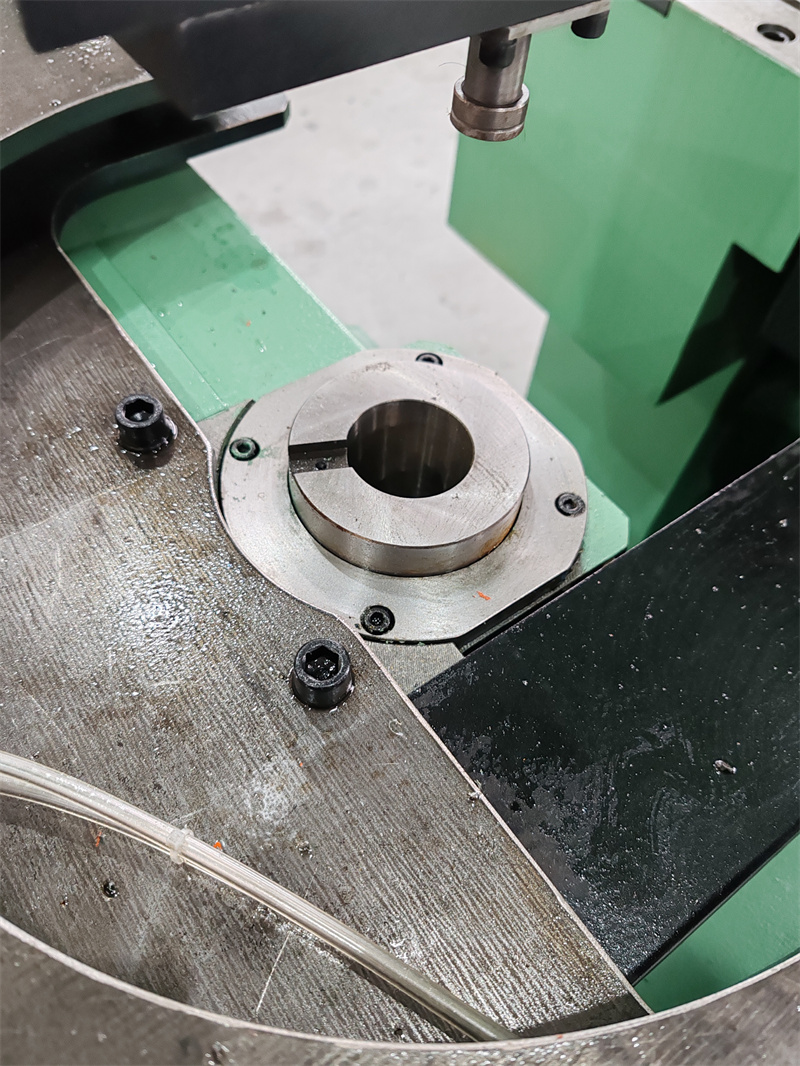

3.分度主轴端面有键槽，方便更换定心轴时起始角度不变。

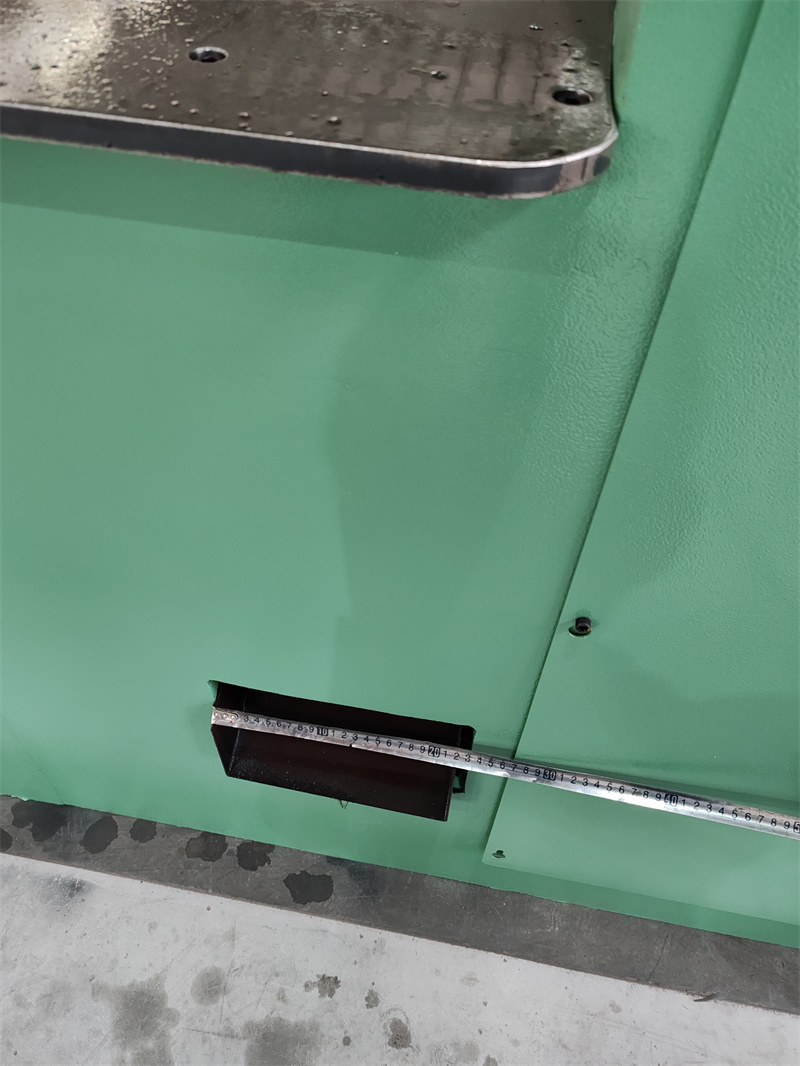

4.出料口宽度加大(宽度达到220mm)，适应超大瓜子片落料。
5.既能适应冲裁普通冲片的需要，又能冲槽数少冲裁力大的特殊冲片。
